Elektrische Isoliermaterialien Bakelitplatte

Basisinformation

Modell Nr.	3025
Anwendung	Isolatoren, elektrische Wicklungsisolierung, elektrische Basis, Gehäuse, Motor, Isolierlack, Schaltergrundplatte
Typ	Isolierblatt
Chemie	Hybridisolierung
Material	Phenolharz und Baumwollstoff
Thermische Bewertung	B 130
Maximale Spannung	<10KV
Einstufung	Hybride Dämmstoffe
Farbe	Braun
Marke	Eric
Probe	Kostenlos für A4-Format
Mindestbestellmenge	100kg
Dichte	1,5–1,65 g/cm3
Größe	1020*2020mm 1220*2440mm
Name	3025 Phenol-Bakelit-Baumwolllaminatplatte
Verwandte Produkte	Phenolrohr, Stab
Rohmaterial	21 Garn, 10 Garn, 32 Garn
Transportpaket	Palette
Spezifikation	1-120mm
Warenzeichen	Eric
Herkunft	China
HS-Code	3920940000
Produktionskapazität	10000 kg/Monat

Verpackung & Lieferung

Verpackungsgröße pro Produkteinheit: 24,00 cm * 35,00 cm * 5,00 cm. Bruttogewicht pro Produkteinheit: 1.000 kg

Produktbeschreibung

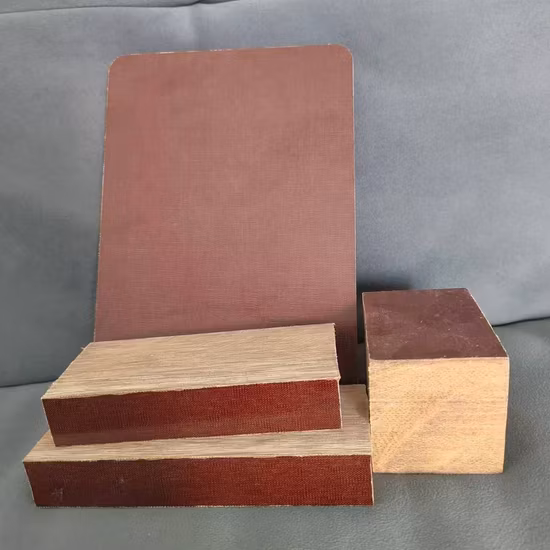

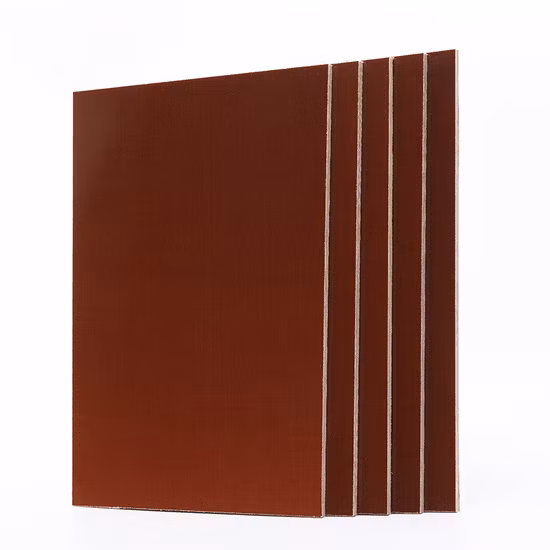

3025 Elektrische Isoliermaterialien Bakelitplatte

1. Einführung: Elektrische Isoliermaterialien Bakelitplatte
1) Dicke: 1–120 mm
2) Breite: 1020 x 2020 mm, 1220 x 2440 mm
3) Rohmaterial: 21 Garn, 10 Garn, 32 Garn

2. EigentumElektrische Isoliermaterialien Bakelitplatte

1) Klasse B (130 Grad) 3025 Isolierplatte aus Bakelit
2) gute elektrische Leistung und mechanische Eigenschaften unter normalen Bedingungen. Geeignet für die Isolierung von Teilen, die eine bestimmte mechanische und elektrische Leistung für Maschinen, Motoren und elektrische Geräte erfordern, und sie können auch im Transformatoröl verwendet werden.

3) Hohe mechanische Leistung, stabile elektrische Eigenschaften, hohe Temperatur

3. Aussehen: Elektrische Isoliermaterialien, Bakelitplatte
Die Oberfläche sollte flach und samtig sein, ohne Falten und Risse. Vermeiden Sie andere Verformungen wie Kratzer oder Eindrücke. Es sind nur wenige Stellen vorhanden. Geeignet für Maschinen, elektrische Geräte und isolierende Teile für die Elektronik wie Motoren und Transformatoren.

4. Technisches Datenblatt 3

Eigenschaften 3025 laminiertes Phenolharz-Baumwollgewebe, Bakelit-Isolierfolie		Einheit	Wert	PrüfenWert
Biegefestigkeit senkrecht zu den Lamellen	≥	MPa	100	102
Haftfestigkeit (≥10 mm Dicke)	≥	N	-	-
Schlagfestigkeit auf parallele Lamellen (Charpy)	≥	KJ/m2	8.8	8,89
Isolationswiderstand nach Eintauchen in Wasser (D-24/23)	≥	Oh	1×106	1×106
Spannungsfestigkeit senkrecht zu den Lamellen (in 90 ± 2 °C warmem Transformatoröl, 1 mm dick)	≥	MV/m	0,82	0,83
Durchbruchspannung parallel zu den Blechlamellen (in 90 ± 2 °C heißem Transformatoröl)	≥	KV	1	1.14
Permittivität (48–60 Hz)	≤	-	-	-
Dichte		g/cm3	(1,6-1,65)	1,63
Wasseraufnahme (D-24/23, 1,6 mm dick)	≤	mg	220	211.4
Farbe		-	Braun	Braun

5. Verpackung
Elektrische Isoliermaterialien: Eine Bakelitplatte wird in eine Platte von ca. 1 Tonne eingelegt und anschließend mit Folie verpackt. R4 G10 Epoxidharz-Laminatplatten-Isoliermaterial
6. Unternehmensinformationen

ERIC (TIANJIN) TECHNOLOGY GROUP CO., LTD ist ein professioneller Hersteller verschiedener elektrischer Isoliermaterialien.

Fr4 G10 Epoxid-Glasfasergewebe-Harz-Laminatplatten-Isoliermaterial

Unsere Hauptprodukte sind wie folgt:

1. Laminierte Platte: Epoxid-Glasfasergewebeplatte und -rohr, Phenol-Bakelit-Platte und -Stab.

2. Glasfaserschlauch: PVC-Glasfaserschlauch, Acryl-Glasfaserschlauch, Silikonkautschuk-Glasfaserschlauch und Silikon-Glasfaserschlauch

3.Elektrisches Verbundisolierpapier: DMD NMN NHN usw.

4. Mylar-PET-Folie, Polyimidfolie5.Lackierte Produkte

Eric vertritt stets den Grundsatz der „Talentorientierung“, stellt Wissenschaft und Technologie an die erste Stelle, beschäftigt qualifizierte Fachkräfte für die Entwicklung neuer Produkte und erfüllt die Marktanforderungen.
